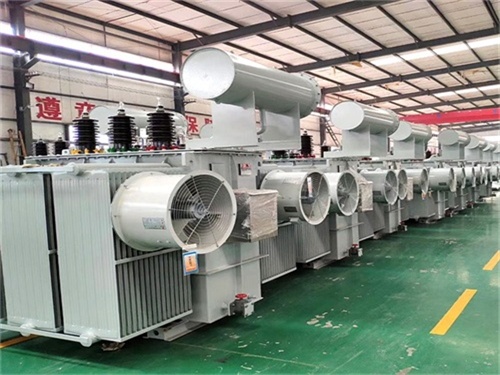

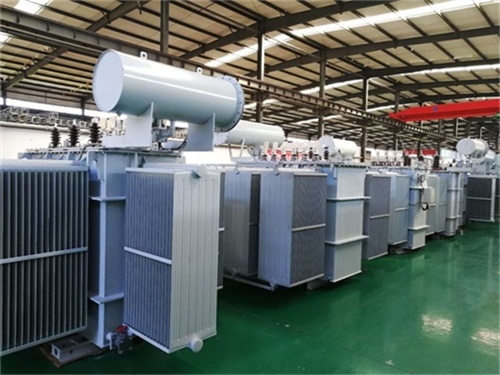

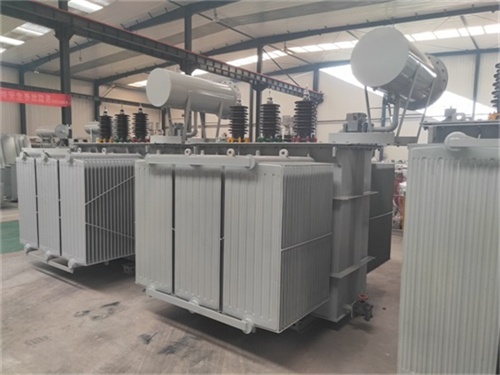

焦作S22油浸式降压变压器

　　焦作S22油浸式降压变压器是一种高效节能的电力设备，以下从核心特性、技术参数、应用场景、优势分析四个方面进行详细介绍：

　　一、核心特性

　　能效等级

　　焦作S22系列为一级能效油浸式变压器，符合GB 20052-2024标准，空载损耗较S13变压器降低20%，负载损耗降低30%，总损耗降低25%。例如，2500KVA容量型号年节电费约1万元，碳减排价值4000元。

　　结构设计

　　全密封结构：取消储油柜，采用波纹油箱弹性补偿油体积变化，隔绝空气，延缓油质老化，实现免维护运行。

　　立体卷铁心：噪声水平比传统叠铁芯低5-10分贝，符合环保要求。

　　紧凑体积：优化设计缩小占地面积，便于安装与维护。

　　材料工艺

　　铁心采用高牌号硅钢片(如超薄高性能硅钢片)，通过纵剪、横剪、叠积、插铁等工序严格控制损耗。

　　线圈使用导电率高的无氧铜材料，提高电流承载能力，降低损耗。

　　二、技术参数

　　额定容量与电压

　　容量范围：30KVA至31500KVA，常见型号如焦作S22-250KVA、焦作S22-1000KVA、焦作S22-4000KVA等。

　　电压等级：6KV、10KV、20KV、35KV，适应不同输电需求。

　　联结组别与分接范围

　　联结组标号：Dyn11(低压侧三角形接法)，均衡分配三相负荷，运行可靠。

　　分接范围：±5%或±2×2.5%，通过调整分接开关适应电压波动。

　　损耗与效率

　　空载损耗：以焦作S22-M-630KVA为例，空载损耗显著低于S13系列。

　　负载损耗：通过优化绕组结构降低，效率达99%以上。

　　三、应用场景

　　工业领域

　　适用于钢铁、化工、矿山等高负载场景，如焦作S22-4000KVA型号可稳定支撑大型电机、电炉等设备运行。

　　商业与民用

　　电力分配站、大型商场、高层建筑等场所，通过Dyn11联结组别改善供电质量，减少谐波影响。

　　基础设施

　　交通(地铁、轻轨)、能源(发电站、输变电配电站)、市政(城市管廊)等领域，满足长期稳定运行需求。

　　四、优势分析

　　节能环保

　　一级能效标准显著降低电力损耗，符合国家“双碳”目标，长期运行可节省大量电费并减少碳排放。

　　安全可靠

　　全密封结构防止油质劣化，配备压力释放阀、气体继电器等安全装置，实时监测与保护，延长使用寿命。

　　经济性

　　虽初期成本略高于传统变压器，但长期节电效益显著，综合使用成本更低。例如，2500KVA型号后期主材回收价值达15万元。

　　适应性

　　分接范围灵活，可适应不同电压条件;低噪音设计(低于国家标准)适合对环境要求高的场所。
